ディジェ・トラバーシア 制作2 leg unit

スポンサーリンク

ガンプラ久々のmiyutoです。

ディジェ・トラバーシアですが、

今回は脚部の改造をしていきたいと思います♪



DIJEH TRAVERSIA LEG UNIT 1/144

ディジェ・トラバーシアの股関節接続部を改造しよう。

ディジェの脚とヤクトドーガの脚ですが、

正面から見ると余り分からないのですが、

dijeh traversia legwork

本体との接続方式が異なります。



写真左:ディジェは軸による接続

写真右:ヤクト・ドーガはボールジョイント

dijeh traversia legwork

ヤクト・ドーガの股関節側の凸を移植すれば

一番の近道かと思うのです。。。



が!



ディジェはロール軸を採用しているので



可動に優れてます。



ですので今回は、

ディジェの大腿骨部分

ヤクト・ドーガに移植していきますφ(^∇^〃)

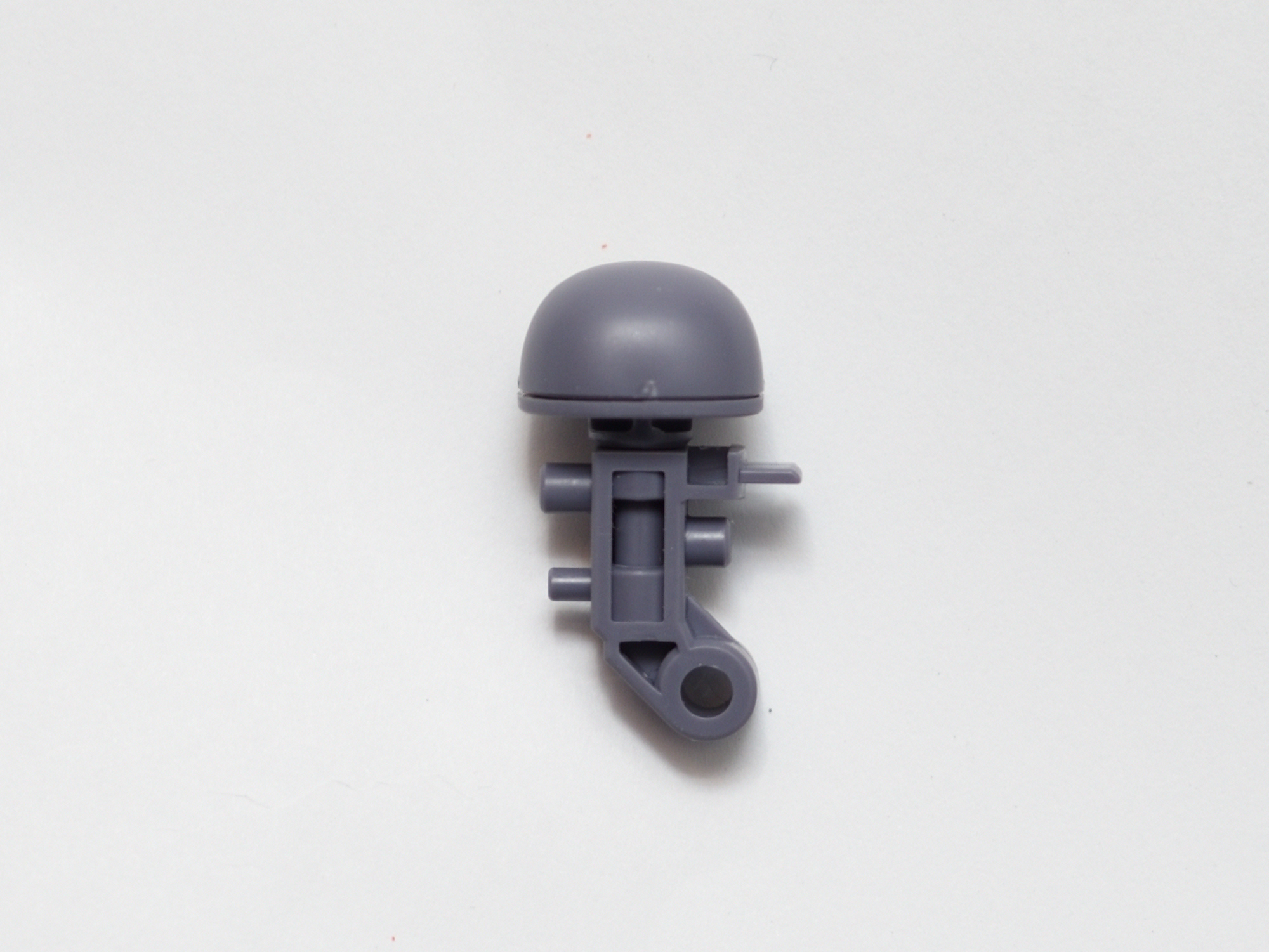

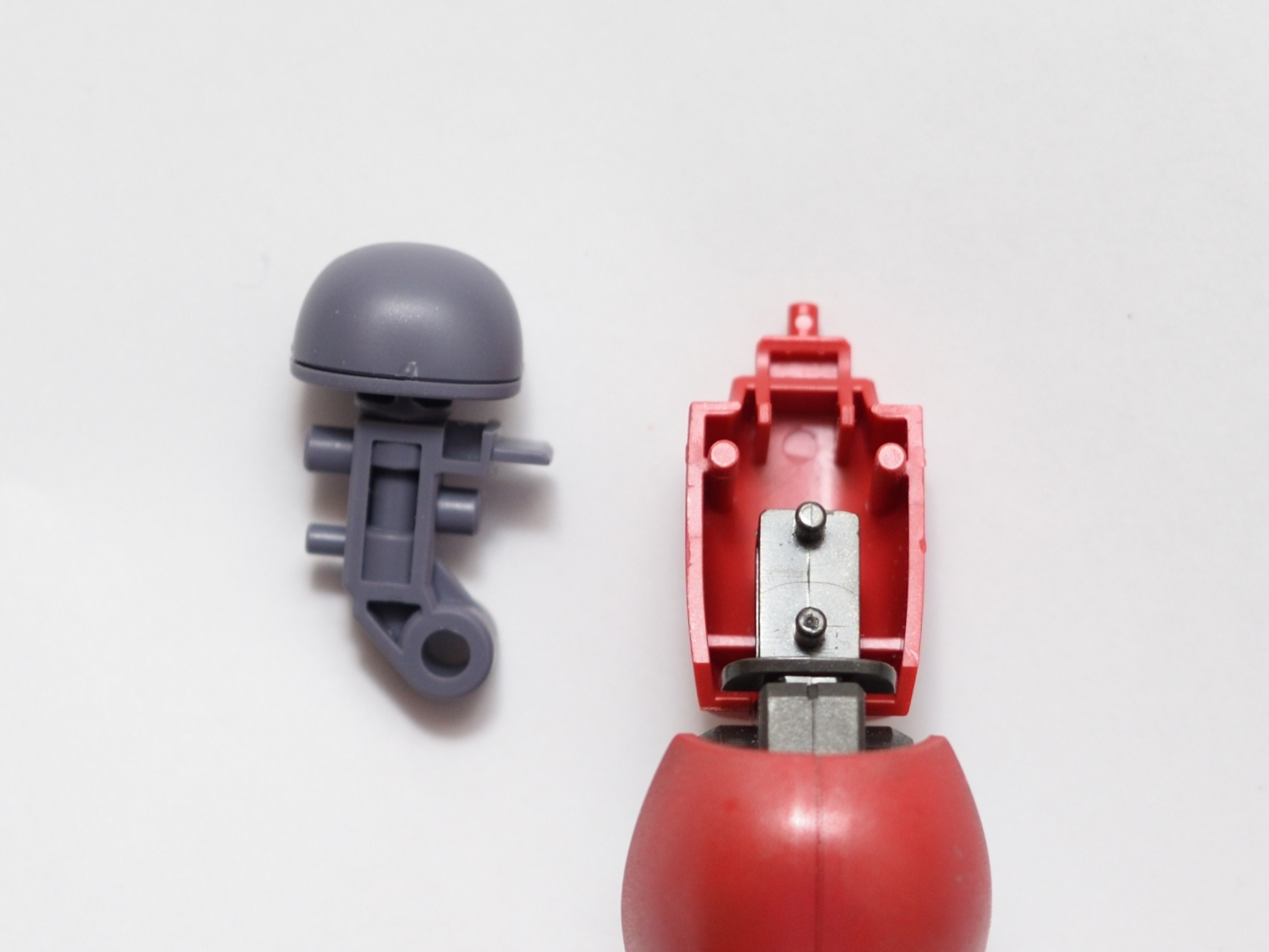

ディジェの大腿骨の内部構造

dijeh traversia legwork

こちらを

ヤクト・ドーガに組み込みます。



そうすればヤクト・ドーガの脚が

ディジェの胴体に

取付けられるようになります(^ ^)/



それでは工作~

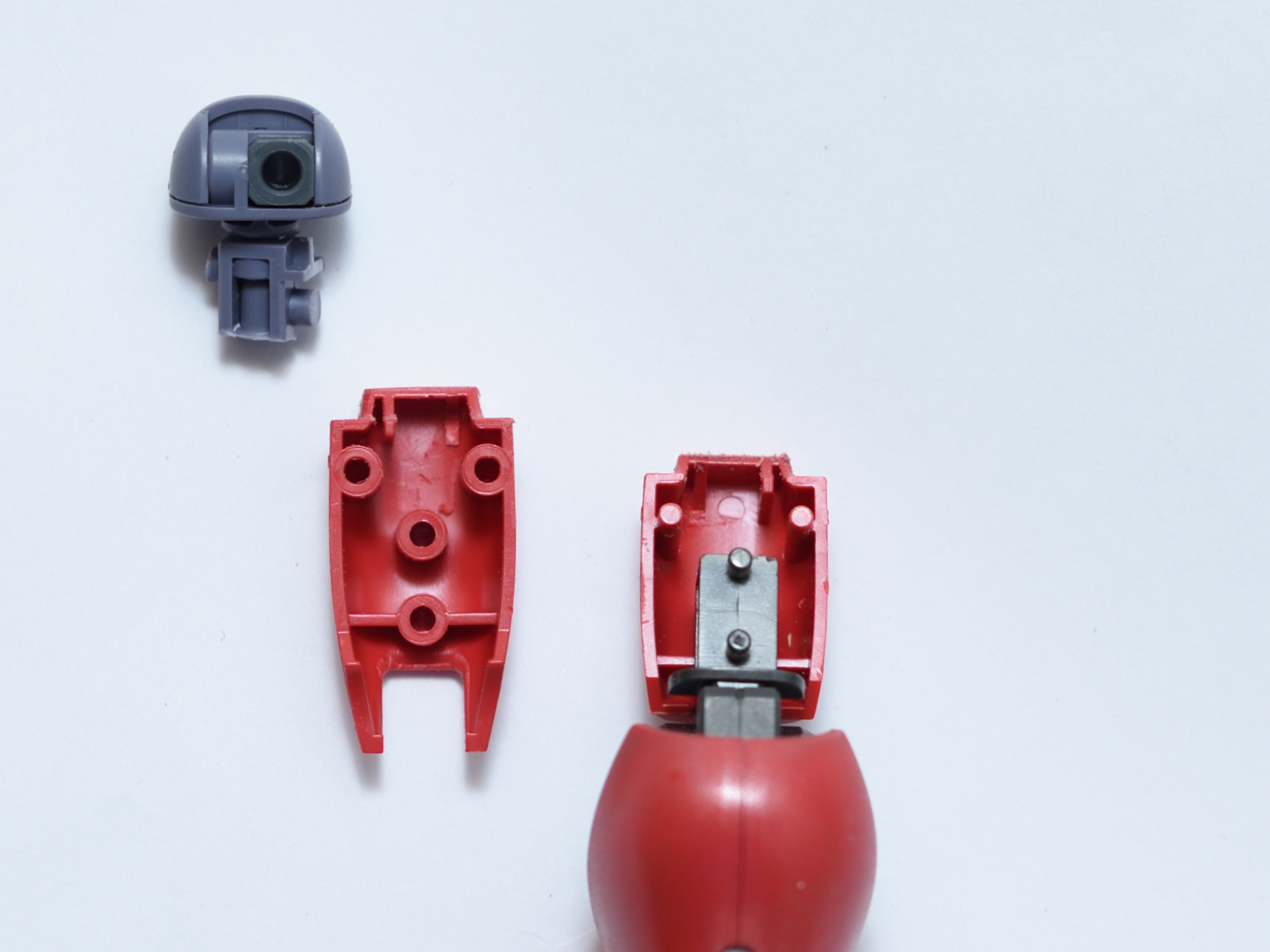

dijeh traversia legwork

ディジェ側、ヤクト・ドーガ側

干渉しそうなところを切断して

dijeh traversia legwork

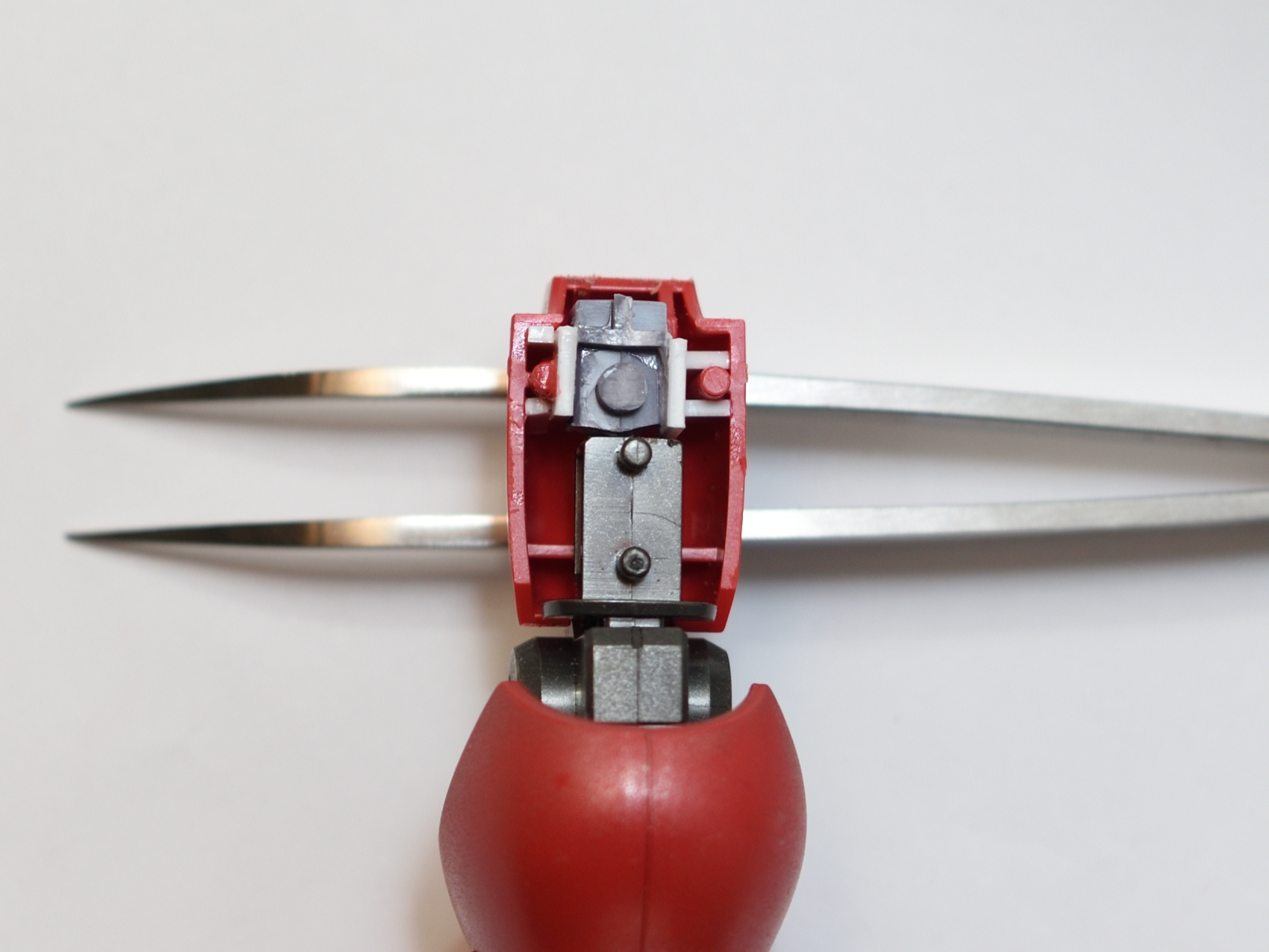

ディジェの関節を取り付けて

プラ板にて補強です。

dijeh traversia legwork

これでディジェの

大腿骨が移植完了ですφ(^∇^〃)



ロール軸となり、

ディジェに取り付ける事が

出来る様になりました。

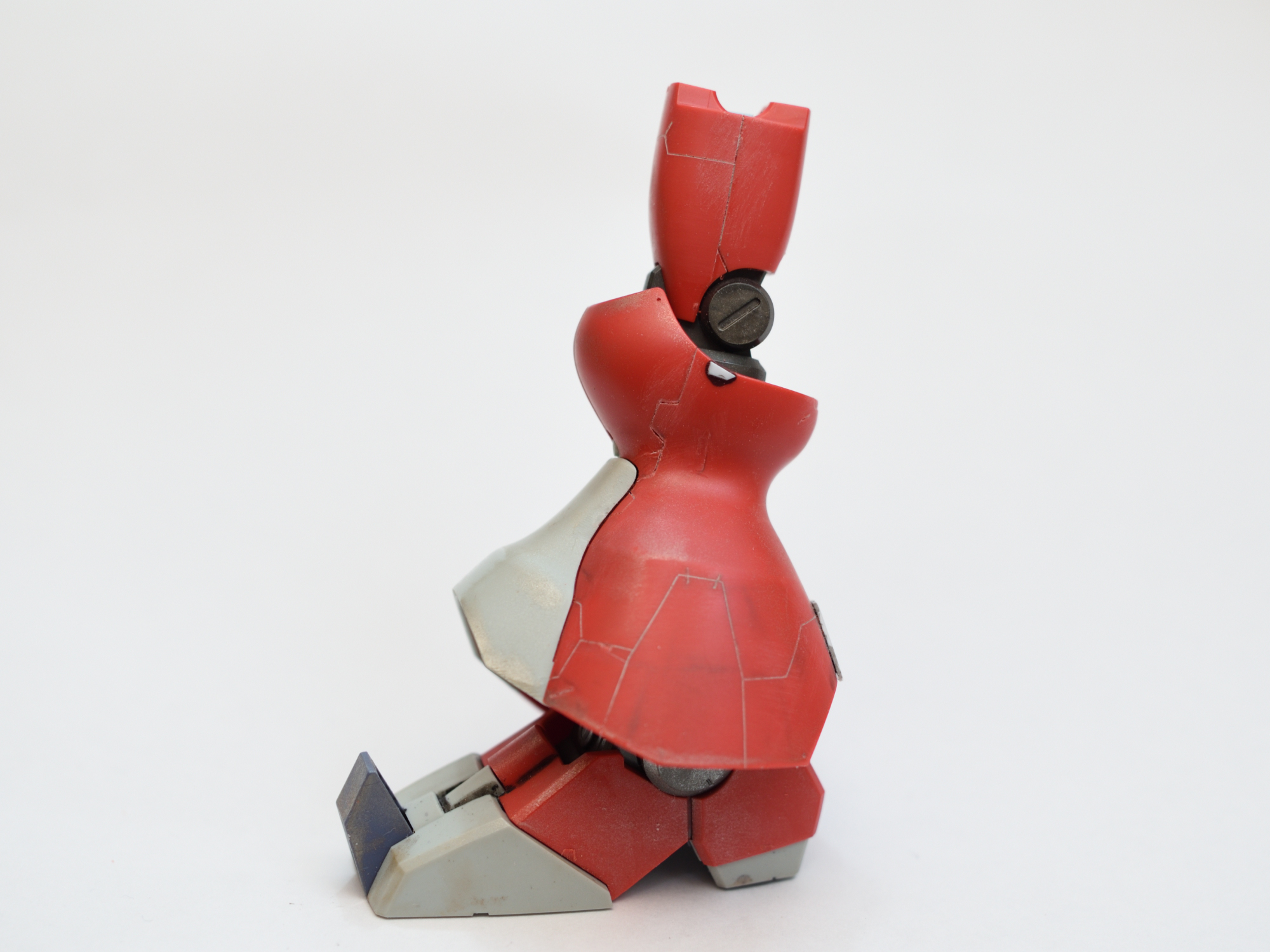

dijeh traversia legwork

フトモモが異様に

長い気がしますが、



気のせいです~



。。。



気になる人は切りつめましょう。



ディジェ・トラバーシアのモールドを掘ろう

REヤクト・ドーガのモールドを元に

HGUC側にもスジボリモールドを追加していきます。

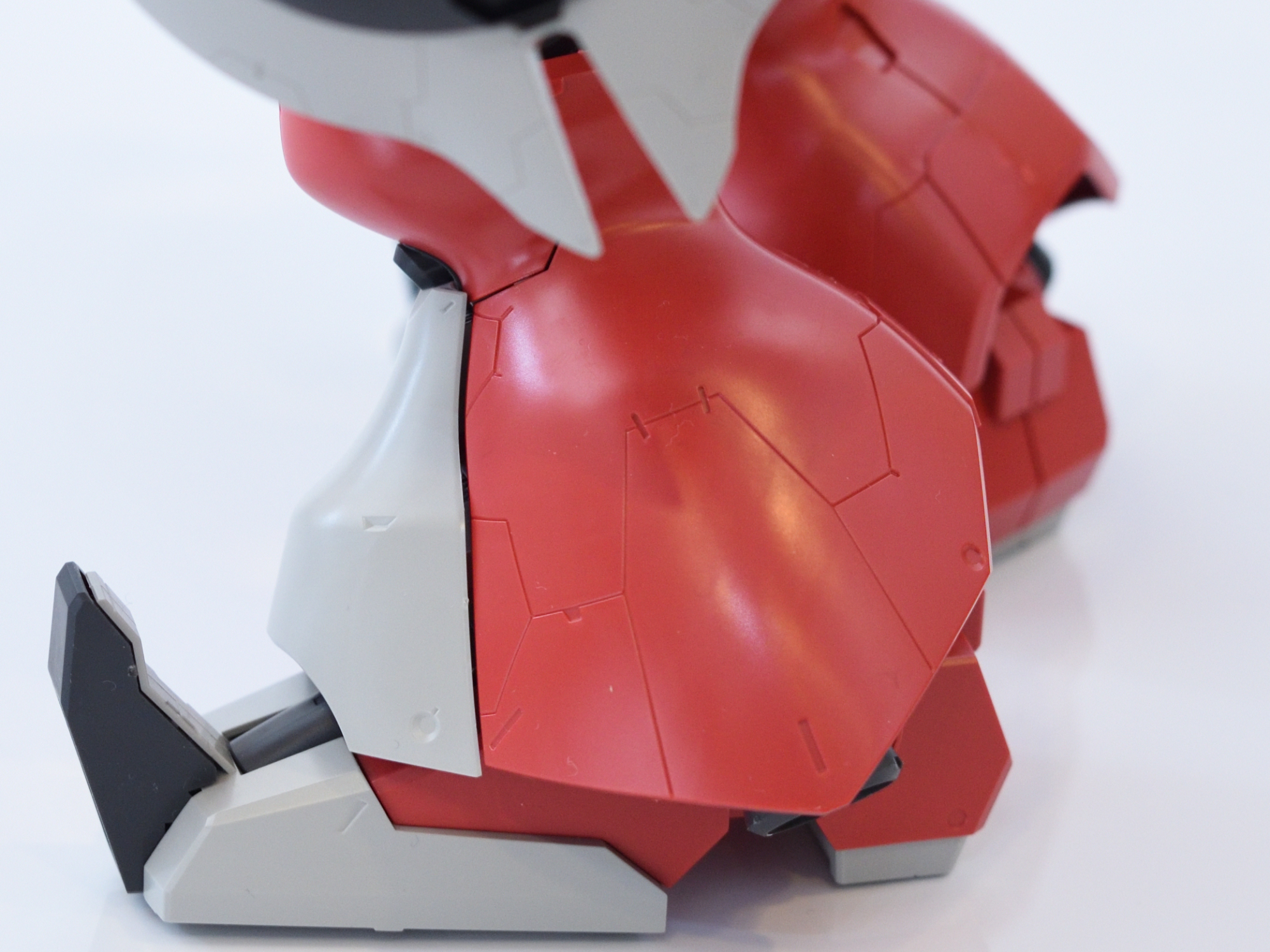

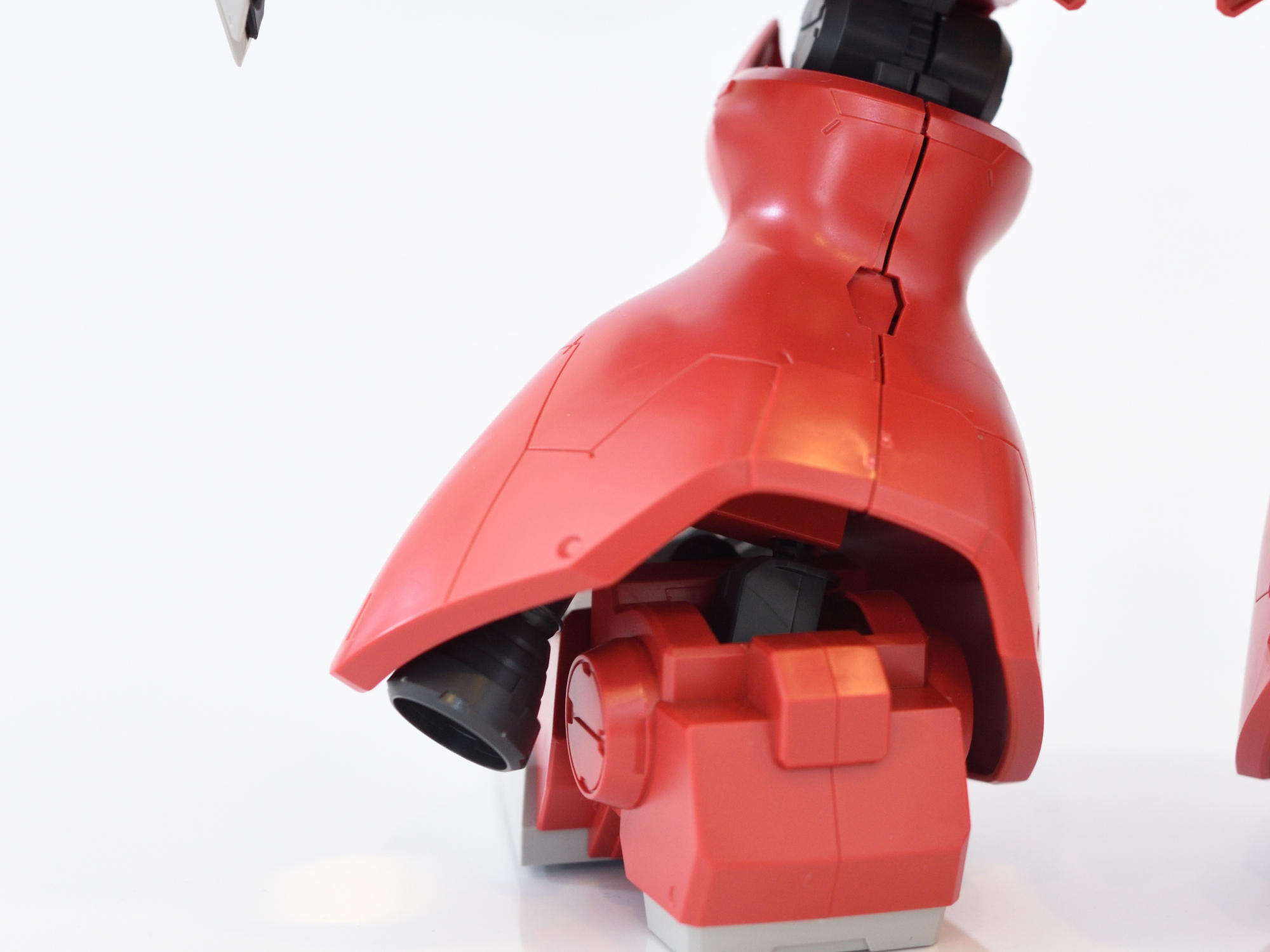

REヤクトドーガの脚部モールド

それにしてもREはボリューム満点(^ ^)/

ナイス造形です!

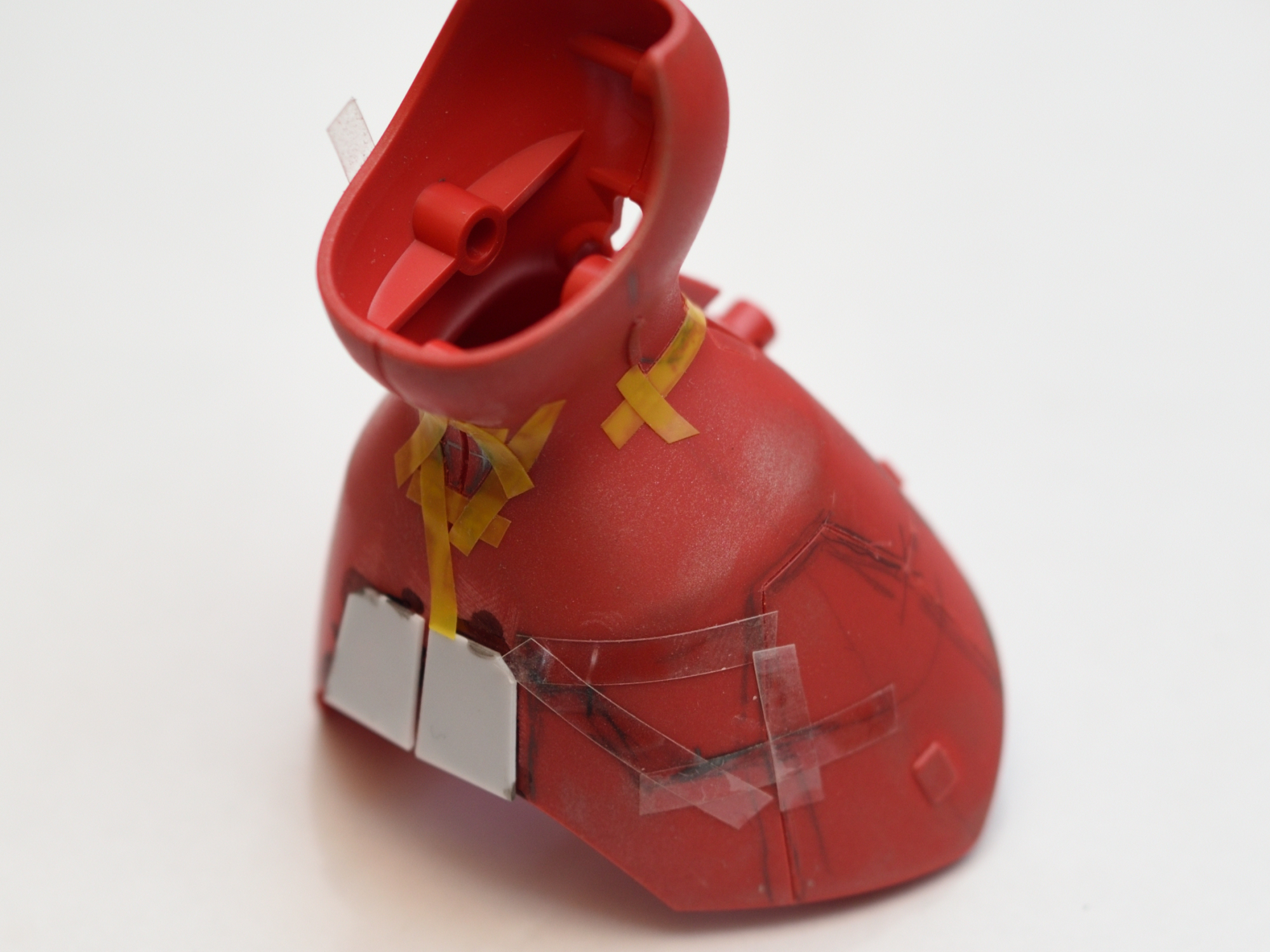

脚部内側のスジボリ

大まかなイメージを元に

ガイドテープを貼って

スジボリを進めていきます。



HGヤクトドーガ スジボリ追加

プラ板をREに合わせて

貼ったりしています。



他にも孔あけモールドも追加。

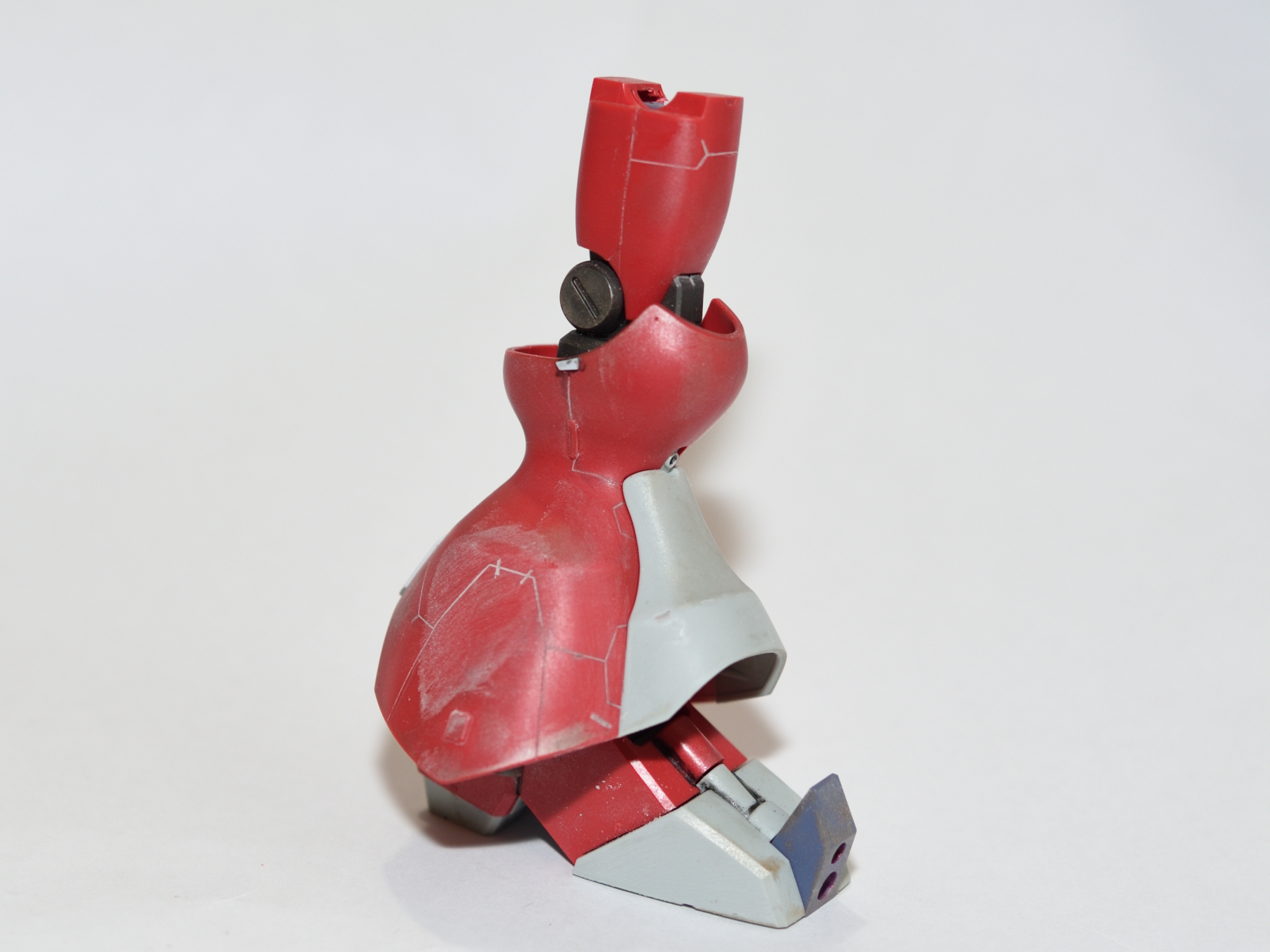

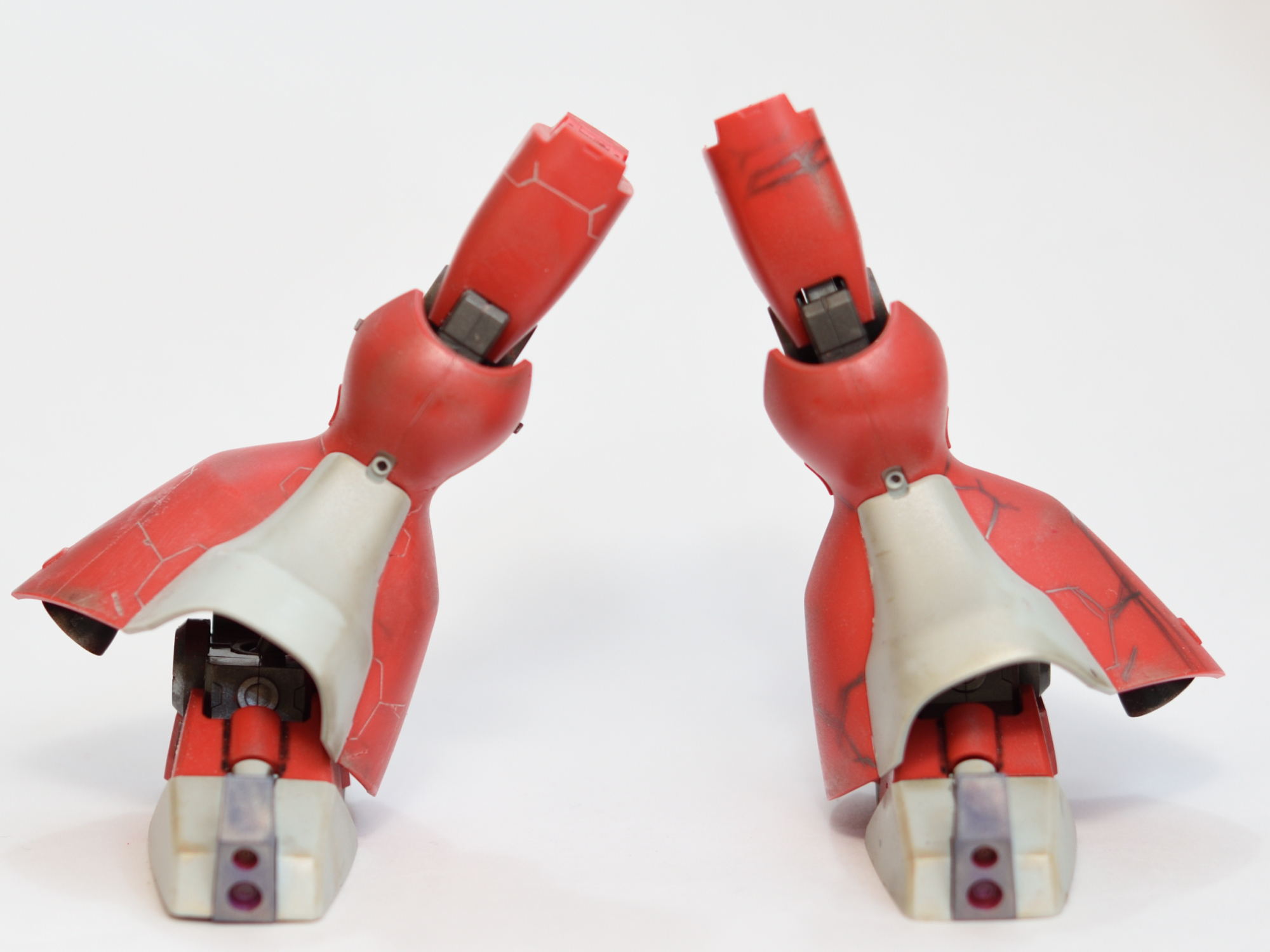

外側

HGヤクトドーガ スジボリ追加

内側

HGヤクトドーガ スジボリ追加

内側部分については膝のモールドは変更しました。

ふくらはぎも漫画準拠で変更しています。

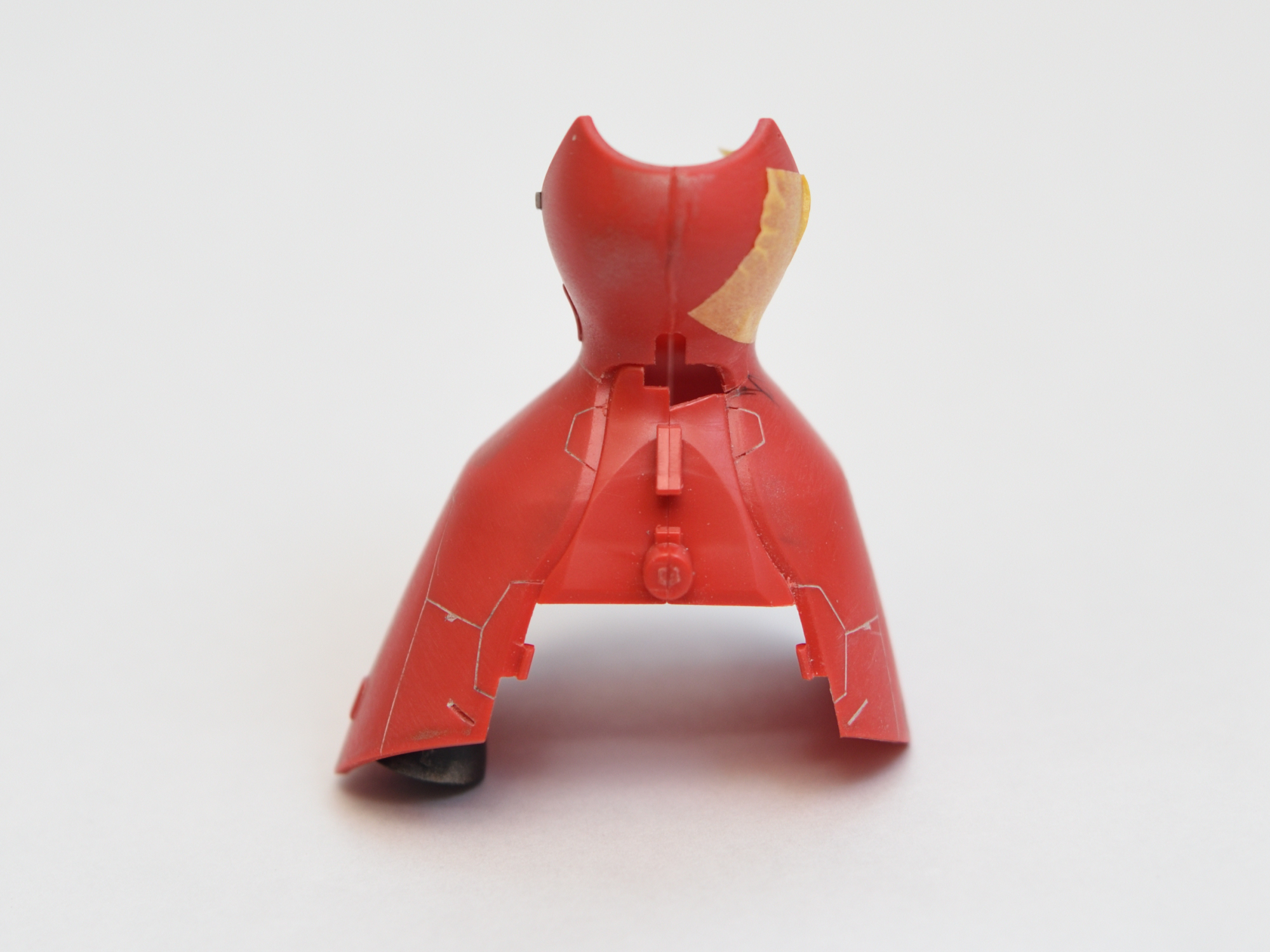

裏側

HGヤクトドーガ スジボリ追加

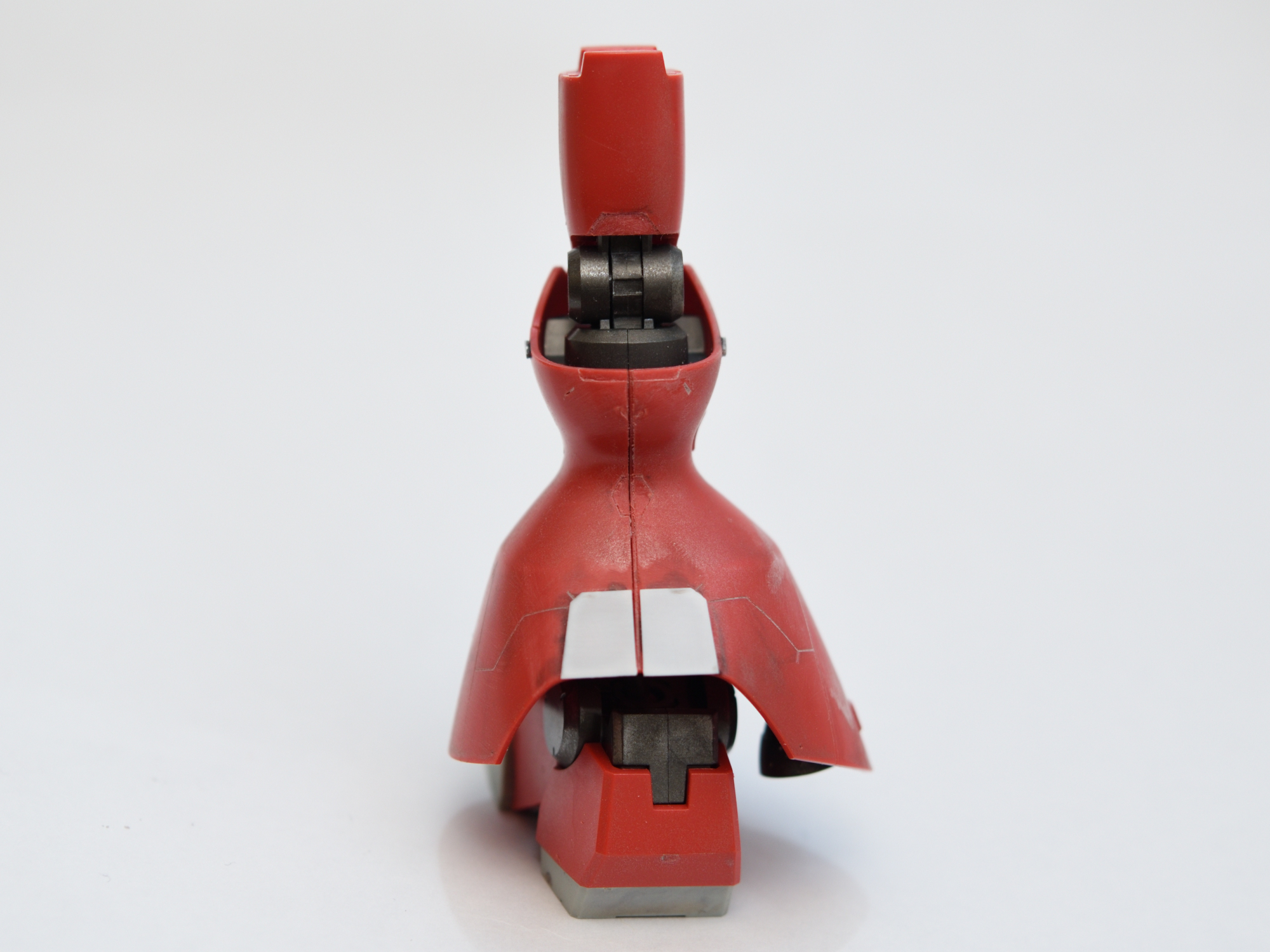

膝装甲部分の合わせ目消し

気になりますな。



HGヤクトドーガの脚ですが、



正面の膝下の装甲です。

タテに合わせ目が走っています。





気になって夜も眠れないので

合わせ目を消しましょう(^ ^)/

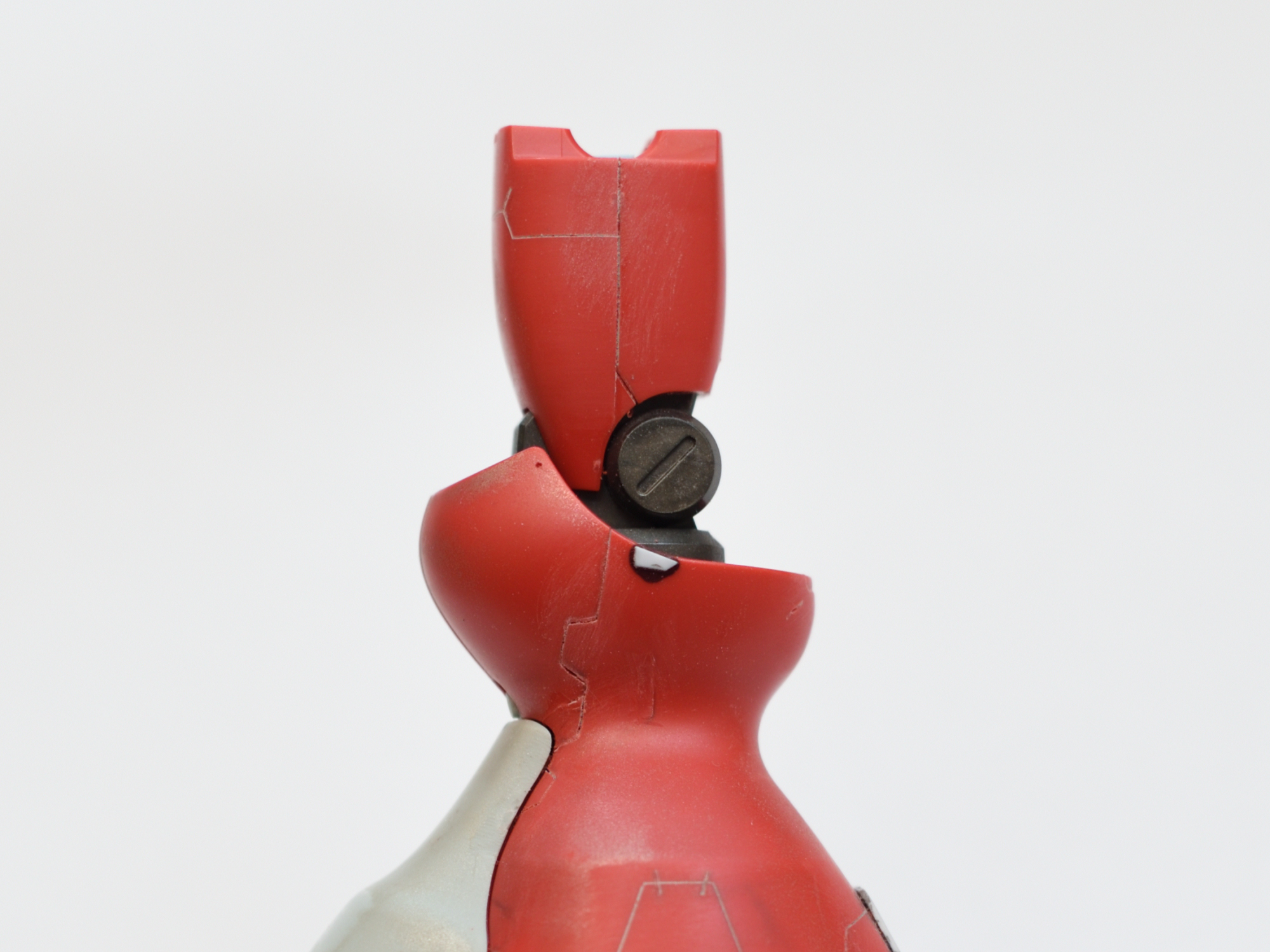

先ほど内側側面のアップです。

HGディジェトラバーシア スジボリ追加

外側のモールドとは異なります。

外側とモールドを切り替えた理由ですが、



膝部分については

アトはめ加工できそうな形状をモールド化



そして

モールドに沿って切断しましたφ(^∇^〃)



で接着ですね

HGヤクトドーガ スジボリ追加

足首の可動を改善

番外編として、足首もボールジョイントを改造して

可動域を増やしてみました。

向かって左:足首改造、右:無改造

HGヤクトドーガ 足首可動域の改造

かなり角度を付けても

設置できるようになりました。





関節技のダブルボールジョイントを

使用しました。
